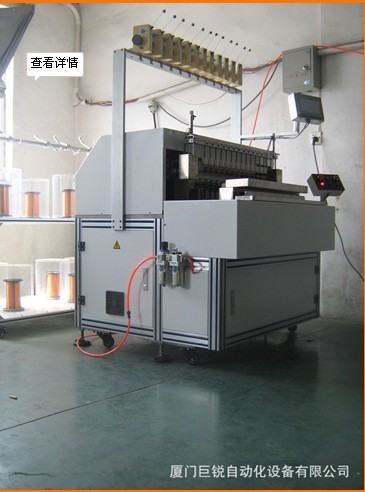

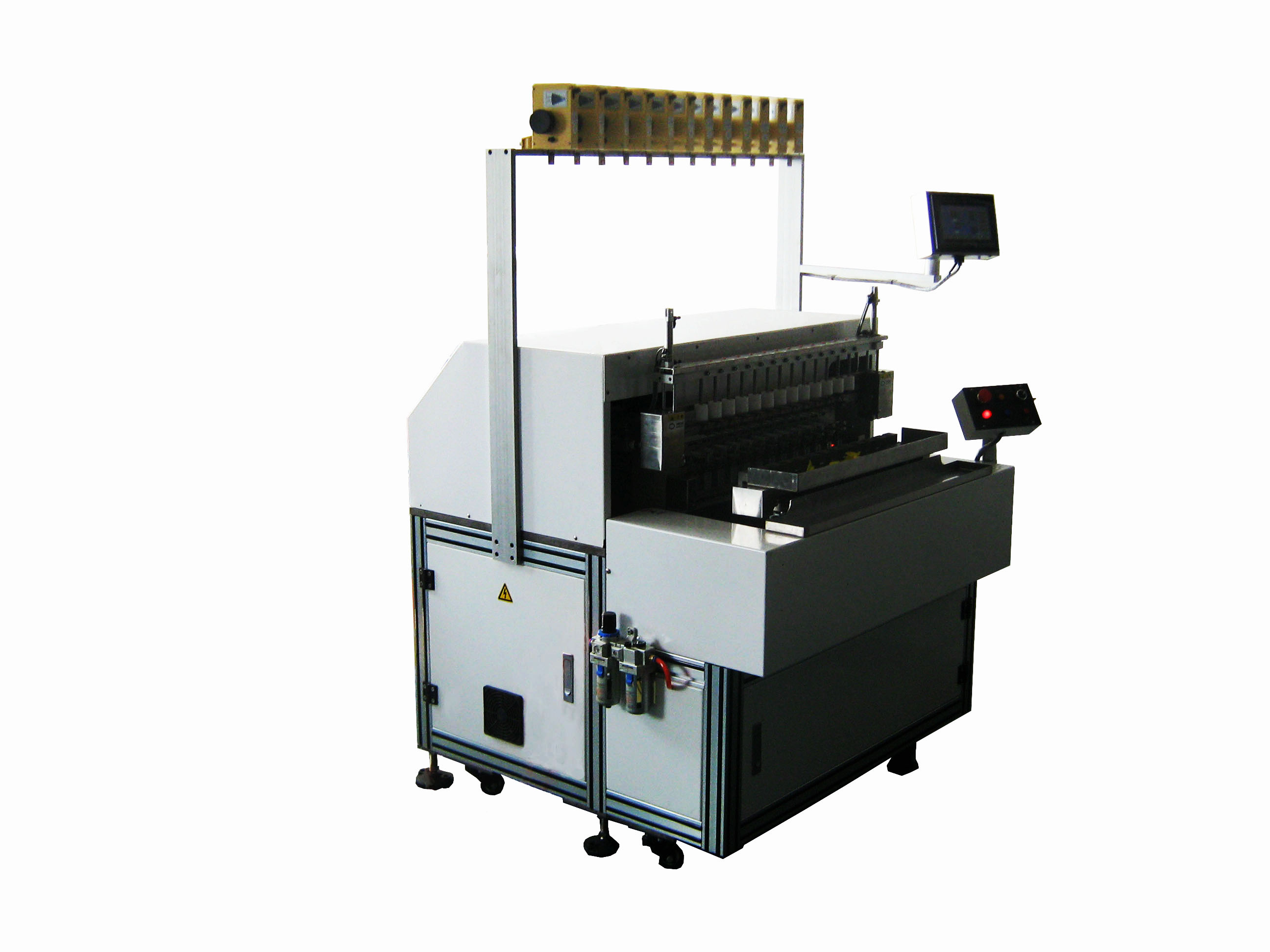

Automatic flat winding 16 axis winding machine
Description:
■ 本设备针对中、各种平绕、如小型变压器，小型继电器等、生产厂商所研发、制造而成的全自动多功能绕线机，
■ 操作简单容易上手，全程作业由设备自动上料、绕线、卸料、绞线等作业
■ 高效能生产，设备运行最高转速可达30,000RPM，依继电器T73计算最快24秒内即可完成一个周期。
■ 自行研发最新CNC总线控制、液晶触摸屏幕、全中文显示。程序以步为单位，所有功能、动作、绕线位置、执行状态、故障等，全部显示于屏幕上一目了然，设定、修改程序不须专业人员即可操作。
■ 张力器为电子精密或气压电控，操作人员可于程序中相应步骤内设定张力参数，即可在相应时段得到相应张力值。
■设备主要配件保修3年。终身维护。行业首创，最高性价比。
■设备主要配件经采用进口产品，设备外观美感，噪音能达到国外高端绕线机之标准（即转速20000转噪音80分贝以内）
■设备性能稳定 经过现场生产验证连续生产120小时。
■维护简单，程序采用内存/U盘存储双层保护，可选用远程维护系统与我公司网络连接进行系统维护。控制器能够控制驱动目前世界上大约20款伺服电机。
■服务快捷。专业的服务人员24小时待命为客户排除任何故障。
■联系电话：15659800606
型号： BM-20-30 BM-16-36 BM-12-51 BM-08-60
轴数： 20轴 20轴 16轴 16轴 12轴 12轴 8轴
轴距： 30mm 30mm 36 mm 36 mm 51 mm 51 mm 60 mm
控制器： 总线控制四轴/六轴连动控制器
存储方法： U盘+内存双重保护
主轴最高转速: 15000/24000RPM 24000/30000RPM 24000/30000RPM 16000RPM
主轴角度 :360° 最小0.1°
导针移动范围:
X轴（左右）: 100mm 移动精度 0.01mm
Y轴（前后）: 100mm 移动精度 0.01mm
Z轴 （上下）: 60mm 移动精度 0.01mm
线径范围 : 0.03-0.3mm（依照线径选择张力器）
最大绕径: 28mm 28mm 34mm 34mm 49mm 49mm 58mm
最大排线宽度: 50mm
缠脚处理 :水平/90°/垂直缠绕
使用电源: AC380V 50/60HZ 三相
空气压力 :0.35-0.6MPa
设备尺寸: 约1400长*1200宽*1900高mm /加装立式绞线机后1400长*1200宽*2200高mm
给线架尺寸: 约1600长*600*1400mm
总重量 :约600㎏
多股绞线机
线径范围 :0.03-0.15mm
股数 : 奇数股/最小3股
绞线长度 :100-300mm / 100-380mm
绞线速度 :0-6000RPM
